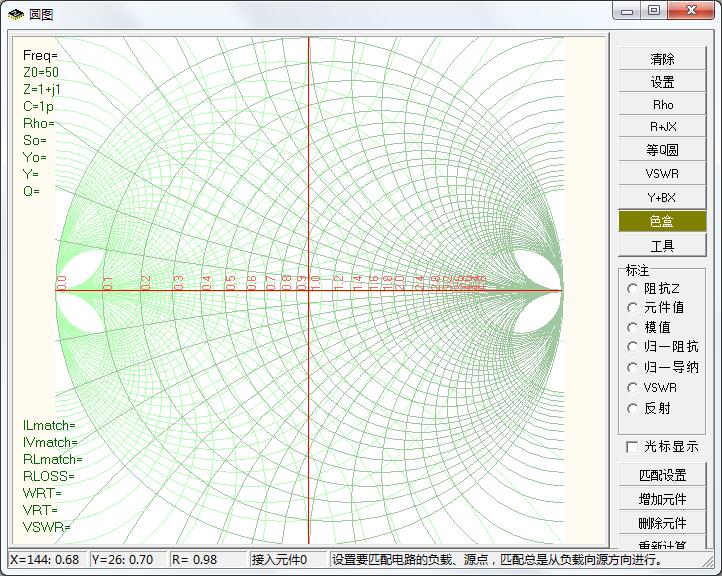

Smith圓圖軟件(通信圖像分析工具)

Smith圓圖軟件是一款通信圖像分析工具，通過本軟件能夠幫助用戶輕松繪制史密斯圓圖（Smith chart）并進行阻抗匹配計算，您可以選擇在電腦上繪制一個發射的圓圖分析方案，將信號發射的樣式以及聲波反射的樣式以圖形的方式顯示出來，如此一來便可查看到信號傳播的方式，對于射頻人員來講是常用到的一款工具！

使用說明

1、smith史密斯圖用于阻抗匹配。
2、圓上的任何點都是阻抗。
3、紅色是阻抗圓，綠色是導納圓。
4、圓心是50歐，最左是0歐，最右是無窮大電阻。
5、圓的上半部分是感抗（比如5-6j） 下半部分是容抗。（比如3+2j）
6、加電感向上轉，加電容向下轉。（加電阻沿著電阻線跑，一般用不著電阻）
7、串聯沿著紅色圓（阻抗圓）移動，并聯沿著綠色圓（導納圓）移動。
8、阻抗有幾種數學表示方法，一個是復數的形式，比如40+80J, 一個是極坐標的形式。
9、一般每次都要轉到和50阻抗圓或0。02導納圓處，再換下一個元件。

Smith圓圖軟件特色

1、支持查看阻抗以及頻率的發送數值；

2、支持調整不同發射頻率的型號強弱；

3、支持在軟件上繪制VSWR圓；

4、支持將坐標標注到smith圓圖軟件；

5、支持數據的顏色設置，方便您標注不同的數據；

6、可以選擇等Q圓的繪制，輸入數據就可以改變圓圖；

8、標注的信息可以直接從圓圖上一次清除。

Smith圓圖軟件功能

1.Smith圓圖軟件關鍵可以協助您剖析通訊頻率的發送數據；
2.可以利用一個圓圖的形式展現通訊傳送的方位；
3.可以在系統上標明自身須要的微波射頻方法；
4.可以依據通訊設備的數據鍵入負荷座標；
5.可以檢測特性阻抗產生的緣故，剖析發送頻率遭受的抵抗性；
6.適用元器件值表明，可以在圓圖上標明許多數據；
7.給予的反射頻率作用，可以查詢通訊反射的標值。

以上便是WinWin7下載小編給大家帶來的做匹配，最常用到的Smith圓圖軟件綠色版了！
