Protel99se(EDA設計軟件)

Protel99SE增強工具是針對Protel99se元件庫軟件開發的一款鼠標增強軟件，擁有豐富的設計功能，能進行原理圖的設計、印制電路板的設計、PCB板的設計等功能，還可以設計32個信號層，16個地電層，16個機械層，是目前網絡上最流行的電路板設計軟件。

Protel99SE軟件功能

1、建立材料清單

打開“4Port Serial Interface、ddb”設計數據庫，找到“4Port Serial Interface”文件夾下面的“4Port Serial Interface、prj”文件設計窗口，選擇“Reports”中的“Bill Of Material”菜單，按照導向器所給選項選擇，完成選擇，一個“Excel”風格的材料清單將被制成。

2、信號完整性分析

Protel99se包含一個高級的信號完整性仿真器，它能分析PCB設計和檢查設計參數的功能，測試過沖、下沖、阻抗和信號斜率要求。如果PCB板任何一個設計要求(設計規則指定的)有問題，可以從PCB運行一個反射或串擾分析，以確切地查看其情況。

3、檢查原理圖電性能可靠性

打開LCD Controller、ddb 設計數據庫，點取LCD Controller 文件夾下的LCDController、prj原理圖設計窗口，Protel99se可以幫助我們進行電氣規則檢查。

4、同步設計

在Protel99軟件中使得原理圖與PCB同步是容易的，Protel99se包含一個強大的設計同步工具，使得非常容易地在原理圖和PCB之間轉移設計信息。

5、原理圖連線設計

確定起始點和終止點，Protel99se就會自動地在原理圖上連線，從菜單上選擇“Place/Wire”后，按空格鍵切換連線方式，自動連線、任意角度、45連線、90連線，使得設計者在設計時更加輕松自如。

6、布線設計

Protel 99se有三中布線方式：忽略障礙布線(Ignore obstacle)，避免障礙布線(Avoid obstacle)，推擠布線(Push obstacle)。我們可以根據需要選用不同的布線方式，在“Tools”工具菜單下選擇“Preferences”優選項中選擇不同的布線方式。也可以使用“SHIFT+R”快捷鍵在三種方式之間切換。

7、多圖紙設計

一個原理圖設計有多種組織圖紙方案的方法，可以由單一圖紙組成或由多張關聯的圖紙組成，不必考慮圖紙號，protel99se將每一個設計當作一個獨立的方案，設計可以包括模塊化元件，這些模塊化元件可以建立在獨立的圖紙上，然后與主圖連接。作為獨立的維護模塊允許幾個工程師同時在同一方案中工作，模塊也可被不同的方案重復使用。

8、原理圖仿真

Protel99se軟件還提供了大量的仿真用元件，每個都鏈接到標準的SPICE模型。5800個仿真用元件分別在Sim、Ddb數據庫的28個庫中。

在Protel99se中執行仿真，只要簡單地從仿真用元件庫中放置所需的元件，連接好原理圖，加上激勵源，單擊仿真。

軟件漢化教程

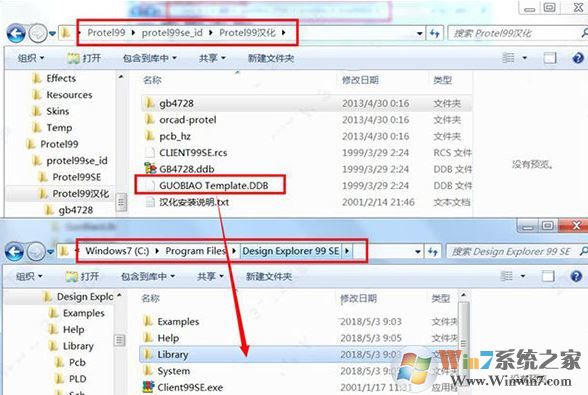

1、將解壓包中漢化補丁文件夾名稱中的“CLIENT99SE.rcs”文檔拷貝到“C:\Windows”文件目錄下。

2、將漢化補丁文件夾名稱下“pcb線路板-Hz”文件夾名稱內的全部文檔拷貝到手機軟件的安裝目錄下，默認設置安裝目錄：“C:\Program Files\Design Explorer 98 SE”，將文檔的只讀特性除掉。

3、將“GB4728.ddb”文檔拷貝到“C:\Program Files\Design Explorer 98 SE\Library\Sch”文件目錄下，將文檔的只讀特性除掉。

4、將“GUOBIAO Template.DDB”文檔拷貝到“C:\Program Files\Design Explorer 98 SE”文件目錄下，將文檔的只讀特性除掉。
