三維CAD看圖

三維cad看圖工具是一款小巧易用輕量三維看圖軟件，輕松查看面向 SolidWorks、SolidEdge、Catia、Proe、UG 等三維軟件生成的圖紙。不需要 3D 軟件支持，查看時能進行旋轉、縮放、軸側正側等操作，支持打開多張文件，有爆炸、測量、結構樹等功能。對打開模型可旋轉、縮放、進行軸側正側等操作，為用戶帶來極大便利 。

三維CAD看圖使用方法

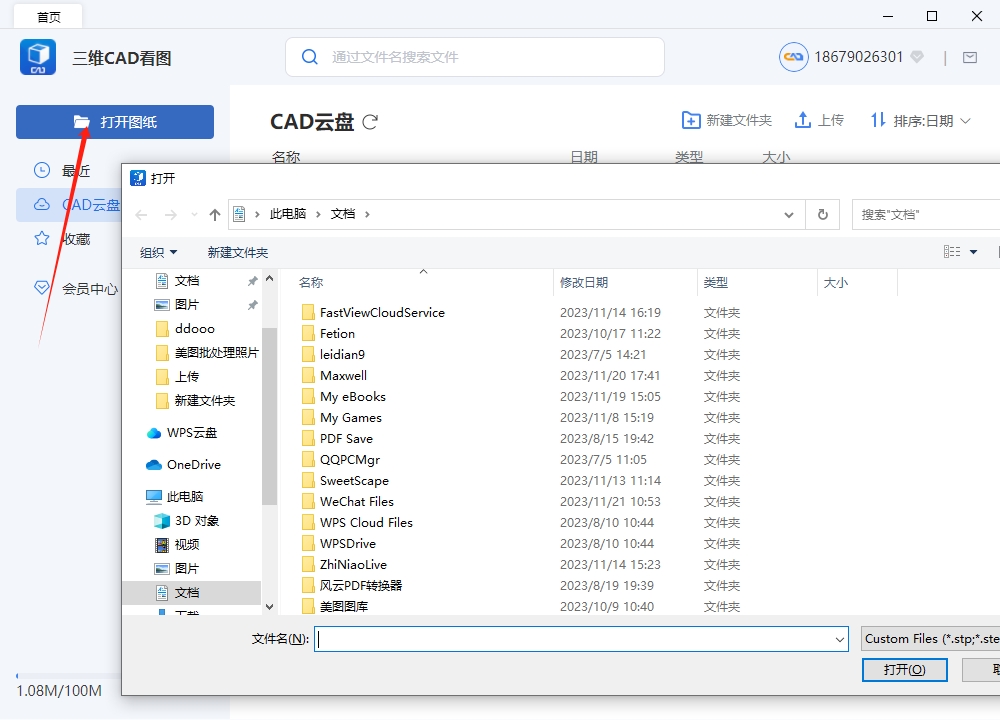

1.進入軟件首頁，點擊 “打開圖紙” 選項，從文件列表中挑選想要的模型文件。

2.模型文件打開后，軟件提供復位、結構樹、顯示設置、測量、爆炸、設置、全屏等功能。在結構樹中，可清晰查看整個模型的結構，還能隨意撥動模型。

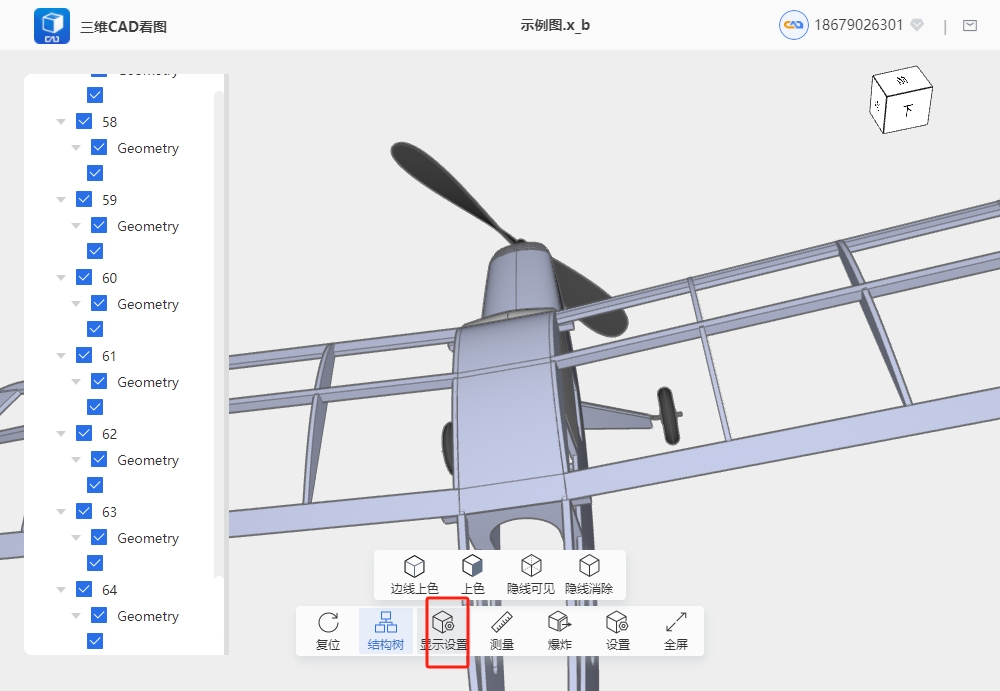

3.點擊 “顯示設置”，其中包含邊緣上色、上色、隱線可見、隱線消除等功能。點擊 “上色”，選定想要查看的位置，軟件會用不同顏色顯示對應部件。

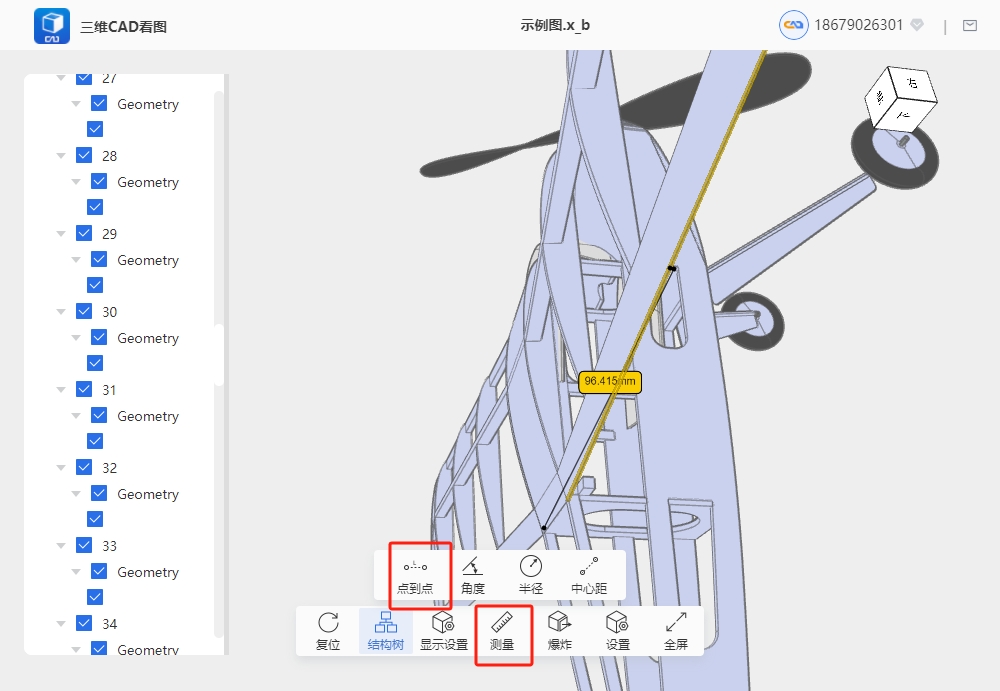

4.點擊 “測量”，有 “點到點”、“角度”、“半徑”、“中心距” 等功能可選。點擊 “點到點”，再點擊想要測量的位置，即可獲取點到點的距離。

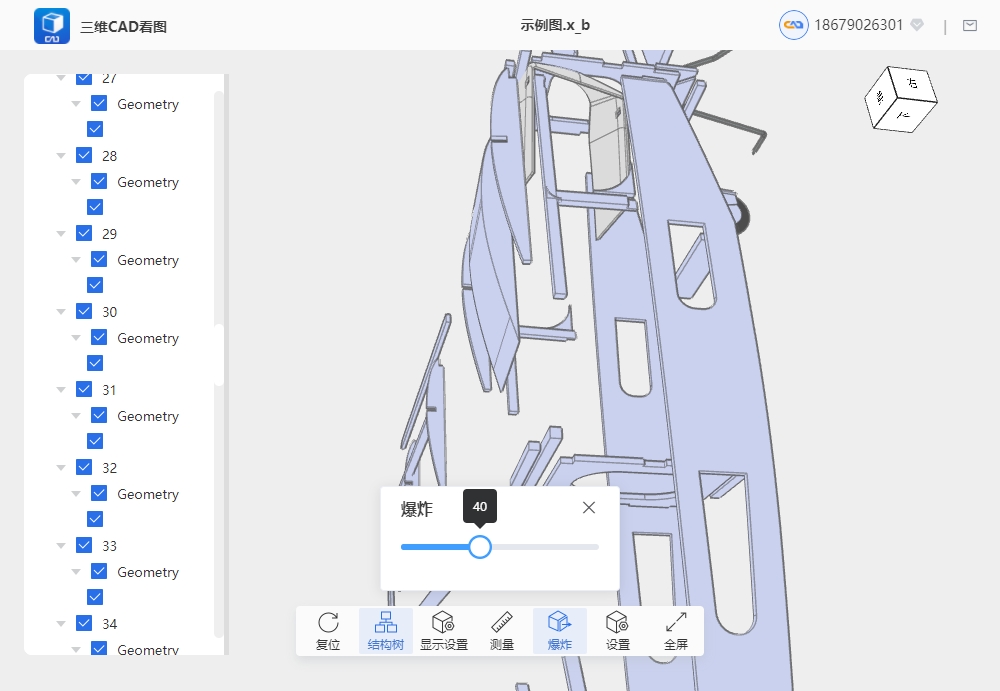

5.點擊 “爆炸”，軟件會將整個模型進行分解展示。

6.點擊 “設置”，可根據個人喜好自定義設置看圖背景。

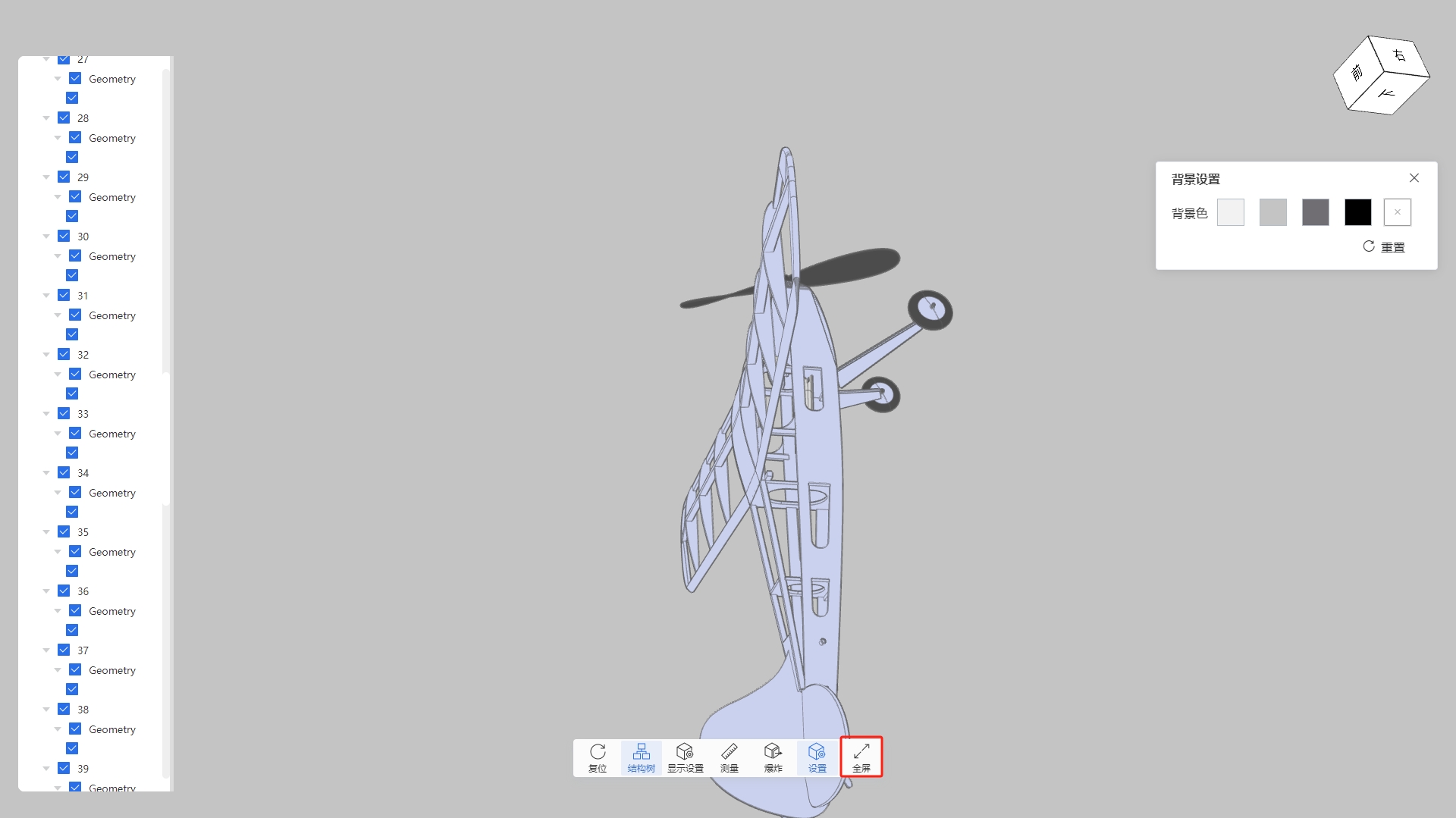

7.點擊 “全屏”，能以更大的視野、更好的效果觀察模型。

三維CAD看圖軟件亮點

1.能夠同時打開多個不同格式的文件，滿足多樣化的文件處理需求。

2.支持對模型進行旋轉、縮放、軸側正側等基本操作，方便從不同角度查看模型。

3.可將模型的任意角度保存為圖片，且保存的圖片能直接插入到 WORD、PPT 等文檔中。

4.可以打開 CATIA V4/V5/V6、ProE / Creo Parametric 3D 、SOLIDWORKS 3D、UG NX 3D、Solidedge 這五種軟件生成的零件、裝配件文件，兼容性強。

三維CAD看圖軟件特色

1.軟件提供 100M 的免費基礎存儲，便于用戶存儲相關模型文件。

2.三維 CAD 看圖功能支持超大文件上傳，不用擔心因文件過大無法處理。

3.在三維 CAD 看圖的云盤中，可直接分享文件，方便與他人協作交流。

4.擁有強大的智能識圖功能，為用戶查看和分析模型提供有力幫助。

5.支持對模型進行縮放、旋轉、側看等基本操作，操作體驗良好。

6.能夠同步打開多種格式文件，處理文件的能力出色，適應不同來源的模型文件 。

三維CAD看圖更新日志

v2.0.19版本

1、界面UI改版，頁面更加美觀，操作更簡單;

2、 三維瀏覽功能：

(1)復位：單擊復位命令后，模型恢復到初始狀態

(2)結構樹：視口中的零件部和結構樹一一對應

(3)顯示設置：給模型上色;

(4) 測量：點與點的測量，角度、半徑的測量，中心距的測量;

(5)爆炸：分解3d模型

(6)設置：設置背景顏色

(7)全屏：全屏顯示模型

3、支持微信和手機驗證碼登錄

4、修復部分偶發bug
