豹圖桌面版

豹圖是一款專注于為設計師、創意工作者提供視覺素材的在線平臺，充滿創意和靈感的寶庫。它不僅僅是一個素材庫，更是一個設計助手，幫助你高效找到合適的圖片、插畫或矢量圖，簡化設計過程。豹圖可以幫助用戶輕松獲得所需素材，加速設計過程，提升作品質量，簡直是每個設計師的必備工具。除此之外，該軟件還有很多軟件優勢和產品特色，更多精彩等您下載!

豹圖設置比例方法

‌打開模型空間‌：在模型空間中，系統默認的比例是1:1。如果需要調整比例，可以在模型空間中進行設置。

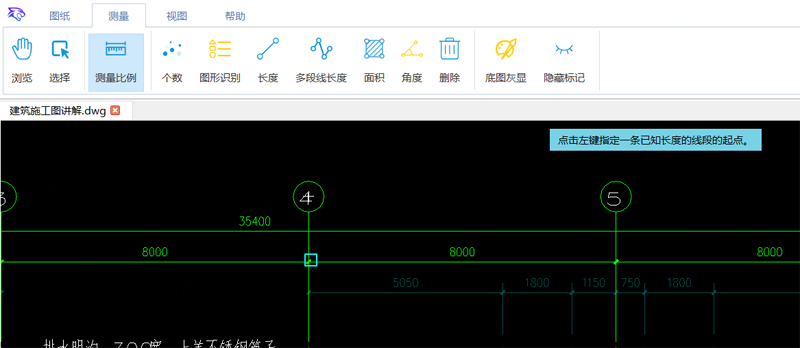

‌捕捉線段起點和終點‌：在圖紙上找到一個有標注的線段，比如標注長度為3440的線段。使用豹圖的操作步驟捕捉線段的起點和終點。

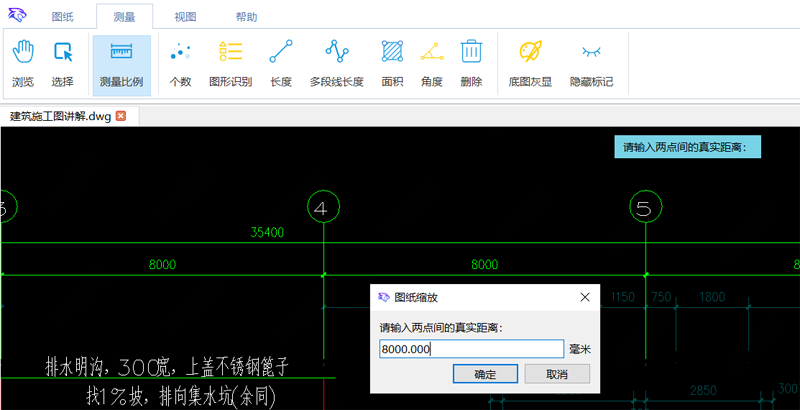

‌輸入實際長度‌：在彈出的輸入框中，輸入實際長度3440，而不是圖上量出來的長度344。這樣，圖上距離:實際距離 = 344:3440 = 1:10，所有后續的測量結果都會自動按照這個比例進行換算。

‌確認比例設置‌：點擊確定后，比例設置完成。此時，所有測量結果都會自動按照這個比例進行換算，無需再進行手動換算。

‌重設比例‌：如果需要重新設置比例，可以點擊測量比例按鈕，重新進行捕捉和輸入操作。

‌注意事項‌：

‌模型空間和布局空間比例隔離‌：在一些領域，如裝修行業，設計師習慣在模型空間繪制復雜的圖紙，之后在布局空間中輸出圖形。豹圖CAD默認在布局空間也有比例，但這些比例不會影響到模型空間的比例設置。

‌比例設定的靈活性‌：豹圖CAD提供了靈活的比例設置功能，用戶可以根據需要隨時調整比例，并且所有使用該比例的測量結果會自動刷新。

豹圖打印圖紙方法

‌打開CAD圖紙‌：首先，雙擊打開需要打印的CAD圖紙文件。

‌進入打印設置‌：在菜單欄中選擇“文件”->“打印”，或者使用快捷鍵“CTRL+P”進入打印設置界面。

‌選擇打印機‌：在“打印機/繪圖儀”選項中選擇合適的打印機。如果有多個打印機可供選擇，確保選擇正確的打印機。

‌選擇紙張尺寸‌：在“圖紙尺寸”下拉菜單中選擇合適的紙張大小，通常選擇A4或A3等標準尺寸。

‌設置打印范圍‌：選擇“打印范圍”為“窗口”，然后在CAD圖中框選需要打印的區域。這樣可以確保只有選中的部分被打印出來。

‌選擇打印樣式和方向‌：根據需要選擇合適的“打印樣式表”和“圖形方向”(橫向或縱向)。

‌預覽和打印‌：點擊“預覽”查看打印效果，確認無誤后點擊“確定”或“打印”按鈕進行打印。

‌優化打印效果的小技巧‌：

在打印前，可以進行一些基礎設置優化，比如調整線寬、圖層可見性等，以確保打印出來的圖紙清晰可讀。

選擇合適的打印樣式表，可以根據需要調整線條、填充等的顯示效果。

使用高質量的打印紙和墨水可以進一步提升打印效果。

通過以上步驟和技巧，可以有效地打印出清晰、專業的CAD圖紙。

豹圖軟件亮點

重磅升級!久等了!新增DWG圖紙對比。

針對圖紙對比結果，支持逐項查看圖形詳細屬性。

針對圖紙對比結果，支持云線標記圖紙以供逐項對照修改。

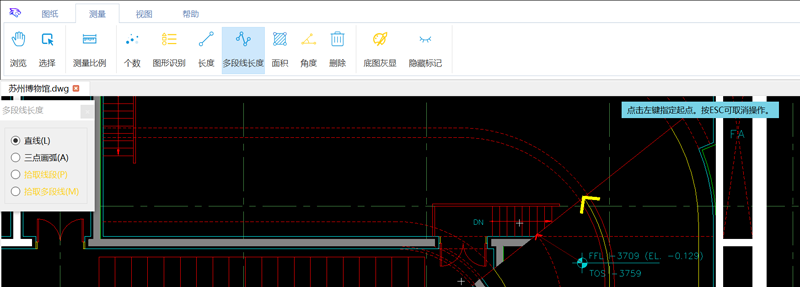

支持先設置屬性再測量，邊修改屬性邊測量。

支持在圖紙顯示區按住Ctrl多選，以便自由選中測量標記。

支持Windows系統AeroSnap特性，以便分屏。

新增整體平移圖紙功能，以便將圖紙和測量數據對齊或?qū)R圖紙進行對比

豹圖應用場景

大量看圖

工程造價或設計審圖時，需要大量翻閱CAD圖紙，豹圖飛一樣的看圖速度讓您事半功倍。

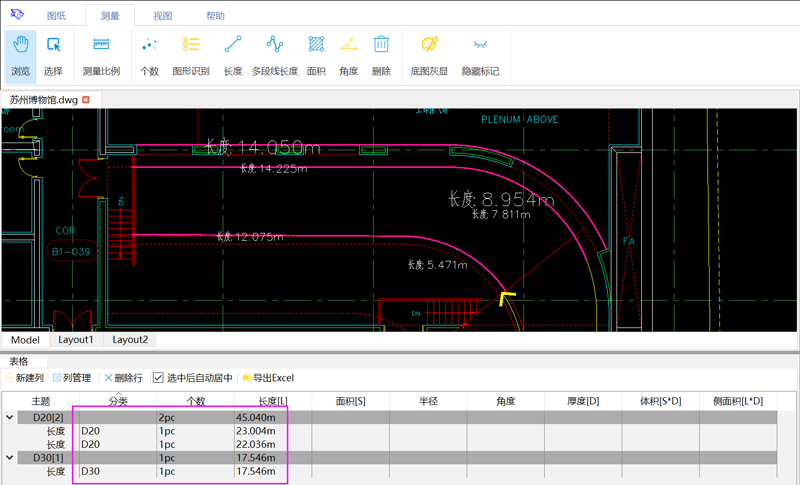

算量核量

對于機械、機電、安裝、土建等專業，利用豹圖測量功能，讓您快速統計個數、長度、面積等工程量。

圖紙?jiān)O(shè)計

圖紙?jiān)O(shè)計過程中，需要團隊成員協作完成，對于不同設計部分的協作以及對圖紙的意見評審和反饋，都能通過豹圖進行批注，配合批注列、修改進度列、日期列等自定義列，能有效管理和追蹤設計意見的執行落地情況。

軟件適配

對于現有的大量工業軟件，僅支持低版本CAD圖紙，使用版本格式轉換功能，得到不同版本圖紙文件以滿足生產需要。

豹圖軟件優勢

速度快

國際領先的圖紙內核引擎，針對大圖紙獨創優化算法，打開圖紙速度飛快。

測量靈活

內置長度面積等基本量，并支持自定義表達式，測量更靈活。

免費

格式轉換、圖形識別、連續測量、數據匯總統計等大量實用功能全免費。

客服響應及時

客服即時通訊日常在線，隨問隨答。

豹圖軟件特色

高品質產品

通過持續打造高品質產品，我們幫助客戶成功。我們堅信好產品會說話，客戶是我們最大的底氣。

強力技術平臺

通過持續沉淀技術平臺，我們致力用戶滿意。我們堅信好技術能創造，用戶訴求能被更快響應更好滿足。

開放共建生態

通過持續的開放和讓數據流動，我們和生態伙伴共贏。我們堅信好生態要共建，共贏生態帶來更多價值創造和數智化未來。
