堯創CAD標準版是一款免費的CAD軟件，提供豐富的形狀工具，包括直線、多段線、圓、圓弧、矩形、多邊形等等，簡單易用，選擇形狀后，點擊一個位置確定頂點、圓心的位置，再點擊一個位置確定大小即可完成形狀繪制，新手也能輕松使用，快速制作出符合要求的CAD圖紙，需要的朋友快來下載堯創CAD使用吧。

堯創CAD使用打印中心時，工程打印機紙張如何設置?

答：在進行排版時會智能的按照排版方式進行排版，但是對于支持轉筒紙打印的大型工程打印機，需要先在Windows系統中，為打印機設置一張足夠大的自定義紙張，紙張的長度不要超過3200MM，并且在選項中勾選“自動刪除空白部分”選項，設置好這些后，在新建打印任務時，選擇這臺打印機，并選擇上面設定的自定義紙張。

具體設置步驟如下：：

①在控制面板下找到打印機設置。

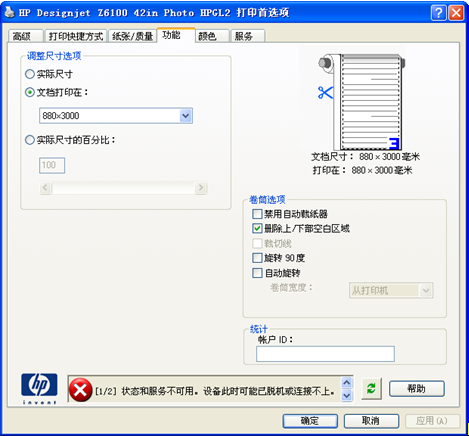

②右鍵點擊需要設置的工程打印機，選擇“打印首選項”。打開類似下圖所示的界面。

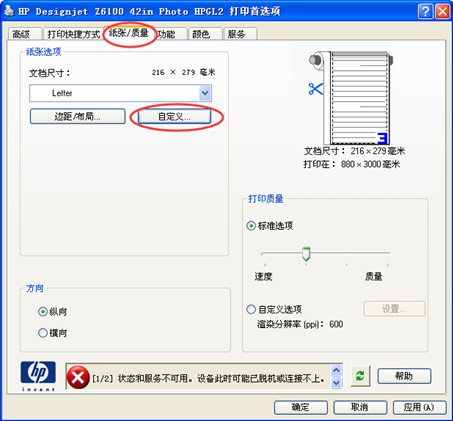

③點擊“紙張/質量”，選擇自定義。

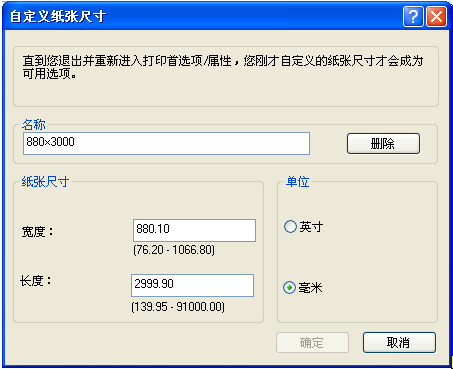

④設置自定義大小的紙張，如：880×3000(注：紙張的長度不要超過3200MM)，如下圖。

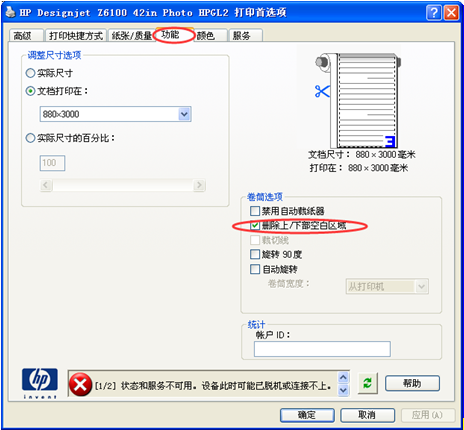

⑤點擊“功能”，點選勾上“刪除上/下部空白區域”。

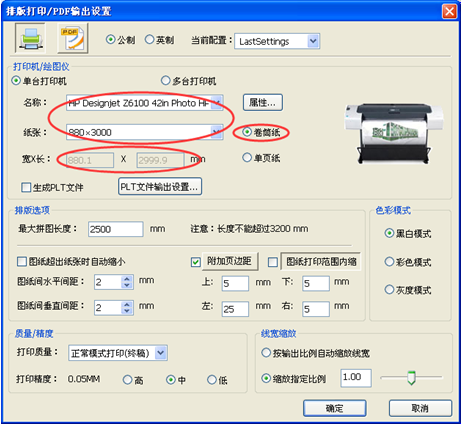

⑥進入發布中心的設置窗口，如下圖，選擇工程打印機和剛剛自定義的幅面。紙張的寬和長就固定了。注：這里紙張要選擇轉筒紙。

堯創CAD軟件特點

堯創CAD 是一款擁有完全自主知識產權的專業繪圖軟件，它與AutoCAD全面兼容，功能強大，性價比高，在機械、電子、化工、建筑、船舶、航空等行業得到了廣泛地應用。

堯創機械CAD 是針對機械和成套裝備制造行業的繪圖需求專門開發的CAD產品。不僅包含AutoCAD平臺類軟件強大的繪圖、標注、編輯修改等基本功能，還有專業的機械行業實用擴展功能，高效繪圖的快速坐標輸入模式。

堯創CAD V10, 是堯創CAD產品2019年的鼎力之作，相比以前的版本，大幅提升了產品的性能，支持大圖超大圖快速流暢的編輯，同時完整的支持尺寸和實體的關聯功能，新增的企業資源庫功能，使企業自助建立圖庫和材料庫成為可能。

堯創CAD功能說明

1.快速繪圖坐標系　 簡稱QCS(Quick-drafting Coordinate System)，它以十字光標中心點為坐標原點，方向由用戶給定，并且由光標角度形象示意。如當光標轉動45°時，光標顯示為，同時狀態欄角度值顯示區域顯示角度值。

2.快速定位到對象或定位到對象的關鍵點　 利用定位鍵準確快速地將光標移動到距其最近的某個對象或對象的關鍵點(如端點、中點、圓心等)上(該功能類似開目CAD 中的N鍵上線)。

3.快速移動　 先輸先入數據，再按下移動鍵就可以快速將光標向指定方向移動。

a. 光標沿快速繪圖坐標系(QCS)的坐標軸方向移動指定距離，如下圖所示;

b. 光標沿用戶坐標系(UCS)的坐標軸方向移動指定距離，如下圖所示;

c. 光標沿快速繪圖坐標系(QCS)的坐標軸方向移動到和最近的圖素的交點，如下圖。

4.快速轉動　 在堯創CAD里，光標是有方向的，快速轉動光標的方法有多種：

a. 旋轉15：按下旋轉快捷鍵(出廠默認是F4、F5鍵)，每按一次，光標逆時針(或順時針)轉動15°。

b. 旋轉給定角度：先輸入數據，再按下旋轉快捷鍵(F4(或F5)鍵)，光標在原角度的基礎上逆時針(或順時針)轉動給定角

度。

c. 旋轉至給定角度：先鍵入@，再鍵入數據，最后按下旋轉快捷鍵(F4(或F5)鍵)，光標逆時針(或順時針)旋轉至給定角度

值。

d. 旋轉復位到0°：在不預選任何圖素的情況下，按下復位鍵(默認為F6鍵);或者輸入數值0，再輸入旋轉快捷鍵(F4或F5

鍵)。

e. 轉動到和預選線同方向或反向：光標移動到直線附近，待直線加亮成為預選圖素后，按下復位鍵(如F6鍵)，快速繪圖坐標系

的X軸正方向旋轉至與預選直線同方向，再一次按下復位鍵(如F6鍵)，旋轉至與預選直線反方向。

5.對齊　 使用對齊快捷鍵在上下左右等方向對齊追蹤繪圖區域內已有圖素的關鍵點，大大減少數據輸入量。

a. 光標沿快速繪圖坐標系(QCS)的坐標軸方向對齊追蹤

b. 光標沿用戶坐標系(UCS)的坐標軸方向對齊追蹤

6.對準　 按下“Ctrl+旋轉快捷鍵(如F4或F5)”組合鍵快速旋轉光標，使X軸的正方向順時針或逆時針旋轉對準屏幕內已有圖素的關鍵點(包括：端點，圓心，交點，中點，切點，象限點)，被對準到的點呈加亮顯示。

7.預選圖素　 將鼠標移動到圖素上面，圖素加亮顯示。當預選圖素是直線、圓(或弧)、多段線等基礎圖素時，圖素被“分段加亮”，如下圖。

a. 刪除預選段：圖素呈預選狀態時，按Delete鍵即刪除當前預選段，可多次重復該操作(此功能類似開目CAD 中的E鍵擦除)。

b. 查看預選圖素的屬性：將鼠標放在預選圖素上停留約1秒鐘，會彈出“特性”框，上面給出了許多關于該圖素的重要信息，包

括長度，角度，坐標增量等，當存在分段時，不僅給出了整個圖素的長度，還給出了當前段的長度，長度格式為：當前段長度/總長。

c. 圖素呈預選狀態后，還可以進行改段屬性、復制、移動、縮放、旋轉、修改繪圖次序等編輯修改。
