西門子plc編程軟件下載|西門子plc仿真軟件(s7-200) 2.0中文綠色版

西門子plc編程軟件（西門子plc(s7-200)仿真軟件）是由西門子打造的實用仿真軟件。西門子plc(s7-200)仿真軟件還有支持中斷、函數、PID運算等特色功能，它是目前網上唯一漢化版，有需要的朋友不要錯過哦。

西門子plc編程軟件使用方法：

1、首先我們需要先使用S7-200編程軟件來襲編寫自己需要的程序，編寫完成后我們可以點擊軟件界面上方的“文件”選項，然后在下拉的菜單欄中點擊“導出”選項，將我們編寫的程序導出到電腦上你所指定的位置，到處完成后我們就可以得到.awl格式的文件。

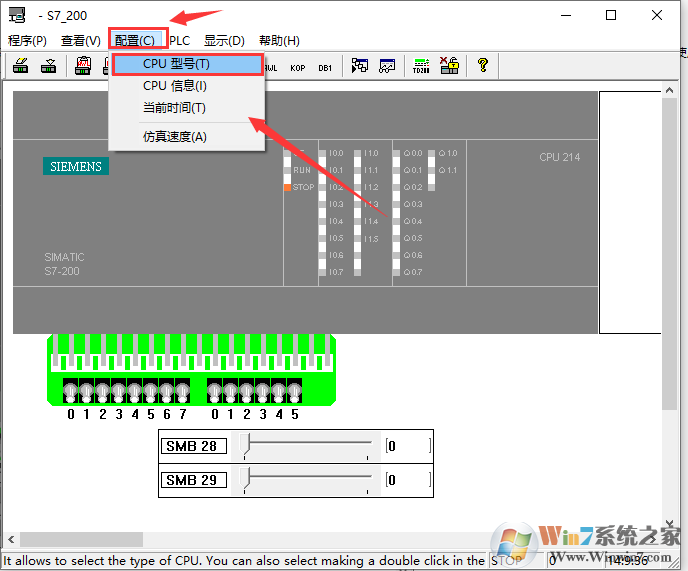

2、接下來我們就可以打開在本站下載的西門子plcS7-200仿真軟件，我們在界面的上方點擊“配置”選項，然后在下拉的選項中點擊“cup型號”選項，這里需要注意的是你選擇編寫程序時的PLC型號就可以了。

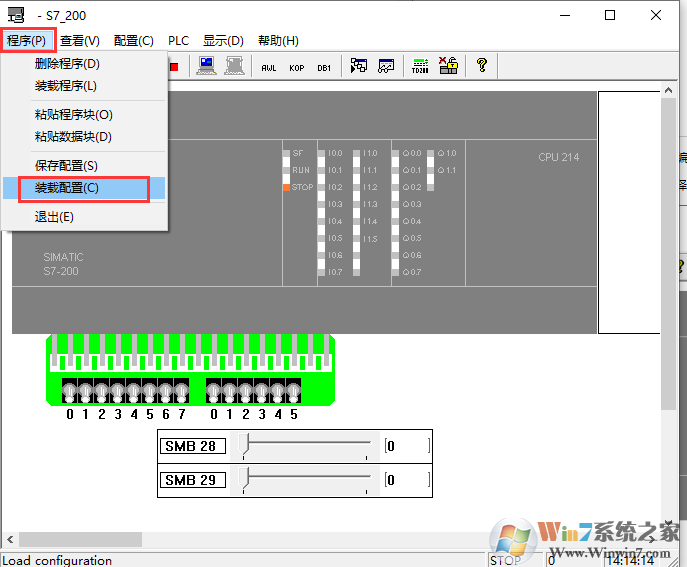

3、我們在上一部配置好仿真軟件的PLC型號后，接下來我們在點擊界面上方的“程序”選項，然后在下拉菜單欄中找到“裝載配置”選項，然后就可以彈出打入文件的窗口，我們將第一步中保存的.awl文件導入進來。

4、我們將需要的文件添加到軟件中后，會彈出提示框，提示“The file cannot open to read data”，我們點擊確定就可以了。

5、接下來我們可以點擊界面上方的“查看”選項，然后在下拉選擇中點擊“狀態表”選項，然后會彈出“狀態表”對話框，我們在框中輸入需要查看的地址，點擊“開始”，會顯示出相應地址的當前值，不僅如此，你還可以自己修改當前的數值，比較方便。



西門子S7－200仿真軟件使用注意事項：

一、使用Step 7 MicroWin V3.1或V3.2編程時：
1、在 Step 7 MicroWin V3.1或V3.2 中新建一個項目。
2、輸入程序，編譯正確后在文件菜單中導出為 AWL 文件。
3、打開仿真軟件，點“配置”-“CPU 型號”(或在已有的CPU圖案上雙擊)。
4、在彈出的對話框中選擇CPU型號，要與你項目中的型號相同。
5、點擊“程序”-“載入程序”(或工具條中的第2個按鈕)。
6、會有個對話框，只選擇“邏輯塊（L）”并選擇Step 7 MicroWin的版本“V3.1”或“V3.2”，點擊“確定”。
7、將先前導出的 AWL 文件打開。
若第6步選擇全部，則此時會提示無法打開文件，這里出現錯誤的原因是無法打數據塊和CPU配置文件，不要管它，直接確定。
8、點擊“查看（E）”－“內存監視（M）”(或工具條中的第12個按鈕)輸入想要監視的地址。
9、點“PLC”-“運行”(或工具欄上的綠色三角按鈕)，程序已經開始模擬運行。
二、使用Step7MicroWinV4.0編程時。
1.在Step7MicroWinV4.0中建立新項目。正確編譯后，轉換為STL編程語言界面(V)-STL(S)。
2.程序復印:的雙曲馀弦值。選擇需要模擬的程序(用鼠標拖黑)，點擊編輯→復印。注意:復制Step7MicroWinV4.0的STL編程語言界面時，必須完全復制指令。例如，必須包括網絡編號NETWORK1，以后不能有多馀的程序空行等。
3、打開模擬軟件，點擊配置-CPU模型(或在現有的CPU模型中雙擊)。
4、在彈出的對話框中選擇CPU型號，必須與你項目中的型號相同。
5.單擊程序(p)-粘貼程序(OB1)(或工具條中的第三個按鈕)。Step7MicroWinV4.0中的STL程序貼在模擬軟件中。
6.單擊查看(e)-內存監視(m)(或工具條中的第12個按鈕)輸入想監視的地址。
7、點擊PLC-運行(或工具欄上的綠色三角按鈕)，程序已開始模擬運行。
西門子S7-200模擬軟件Simulation1.2版由西班牙原創1.2直接漢化，支持TD200模擬界面和增減計數器等多項指令。Simulation1.1版在漢化版打開TD200模擬接口后，發生了違法操作的問題。在Simulation1.2版中模擬，必須根據編程軟件Step7MicroWin的版本按照上述步驟2操作。在Simulation1.1版中模擬的話，兩種方法都可以。
另外，用Step7MicroWinV3.1編程，在Simulation1.2版中模擬，可以粘貼程序的數據塊，方法與粘貼程序(OB1)
1、在Step7MicroWinV3.1中復制數據塊的全部內容。
2、在Simulation1.2版中單擊程序(p)-粘貼數據(DB1)(或工具條中的第四個按鈕)。
Simulation2.0英語版軟件的TD200模擬使用方便。在Step7MicroWinV4.0中編程后，將擴展名稱導出為.mwp，然后在Simulation2.0中加載程序，數據塊首先在Step7MicroWinV4.0中復制，然后在Simulation2.0中貼數據(DB1)。
