KiCad官方Windows版

　　軟件包內容

　　KiCad 包括一個工程管理器和四個主要程序:

　　kicad - 工程管理器。

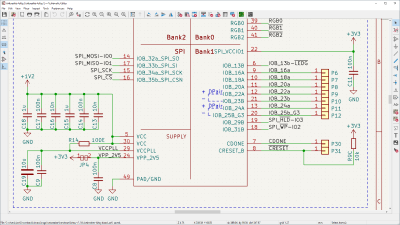

　　eeschema - 原理圖編輯器。

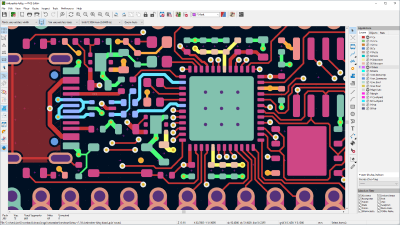

　　cvpcb - 元件封裝關聯選擇器。pcbnew - PCB布線程序。

　　gerbview - Gerber(光繪文件)查看器

　　優點

　　1.kicad是一款開源軟件，遵守GNU的GPL版權協議，使用起來沒有盜版的問題。2.kicad采用圖形操作界面，配合鼠標和鍵盤使用很方便。3.Kicad是一個跨平臺的工具，在linux和windows都可以方便使用。4.Kicad生成gerber文件很簡便，PCB畫好以后可以直接生成gerber文件。不用擔心文件格式

　　使用技巧

　　1。移動元件快捷鍵是m,元件旋轉的快捷鍵是r,使用方法是將鼠標移動到特定的元件上再按下快捷鍵就可以了。

　　2。拷貝元件最快的方法是按住shift 鍵 然后用鼠標拖動光標選定準備的元件然后不要松開shift 鍵再移動到指定的地方松開 shift 鍵復制 就成功了

　　3。層次原理圖繪制的方法是在原理圖上增加層次管腳，然后在頂層的那張原理圖上加入層次原理圖元件，在放置層次原理圖元件的時候會要求你指定對于的原理圖名稱。同時在層次原理圖元件上也要加入層次管腳。這和99se操作有些類似。

　　4。如果不喜歡英文界面可以在語言選項中選擇簡體中文選項，整個菜單就會自動變成中文的了

　　5。在層次原理圖中不同層次圖中的電源網絡默認是全局連接的。

　　6。放置過一次的元件軟件會自動為它建立一個緩沖區，再次放置的時候直接選取就可以了

　　7。圖畫好以后點擊元件編號按鈕軟件就可以為所有元件自動編號。8。刪除元件可以把光標放在元件或者線上按D就可以直接刪除。
