2、再布局空間新建布局，或可以通過右鍵調用模板，模板的好處在于可以通過模板設置好字體、線形、標注樣式等，在布局空間調用圖框(1：1)的；

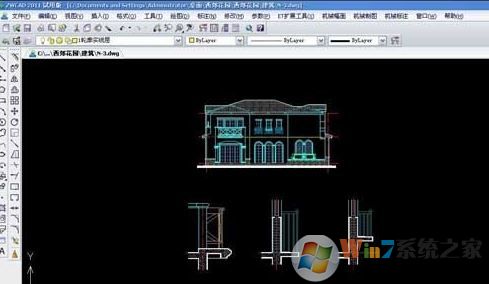

3、通過MV命令建立視口，調整出圖的布局，如圖：

4、選擇視口在屬性中調整各圖的出圖比例(圖五)，將立面圖調整為1:50,3張詳圖分別為1:30,1:20最后效果如圖六，如圖：

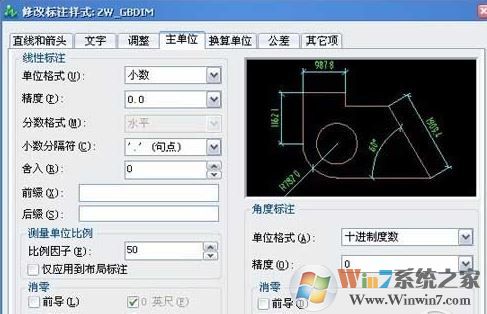

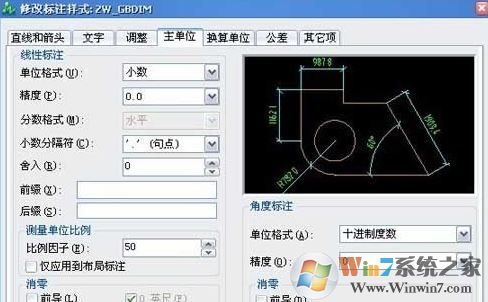

5.、完成標注與文字的工作了，當然在標注時需要注意比例因子的調整，在標注——標注樣式——主單位中，如1:50的圖紙就需將比例因子調整到50，舉個例子：

6、將視口放入同一圖層下關閉，或者屬性中著色打印選用消隱即可！


CAD還提供了三維轉二維的命令：輪廓/視圖/圖形(Solprof/Soldview/Soldraw)，可以在布局空間中利用視口及相關視圖將三維模型轉換為二維投影。圖紙空間主要的作用是用來出圖的，就是把我們在模型空間繪制的圖，在圖紙空間進行調整、排版，這個過程稱為“布局”是非常合適的。

以上便是winwin7小編給大家介紹的關于cad布局的簡單示例教程，相對這個二維空間而言使用起來并不難，大家慢慢領會吧！
