cad怎么量尺寸？當我們在使用cad進行平面制圖的時候方便用戶進行查看圖形的具體尺寸，我們可以通過cad軟件將dwg文件中進行尺寸標注，需要進行標注cad圖形文件尺寸的用戶一起和小編往下看吧~



推薦：cad2011精簡版下載_AutoCAD 2011中文精簡版(含64/32位)


CAD進行尺寸標注的操作方法

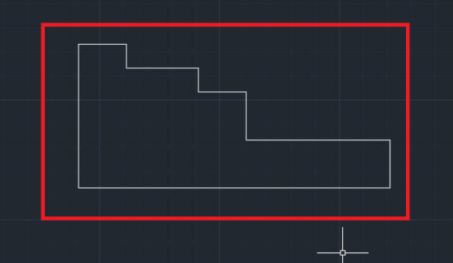

1、在電腦上打開CAD軟件，然后繪制一個圖形。

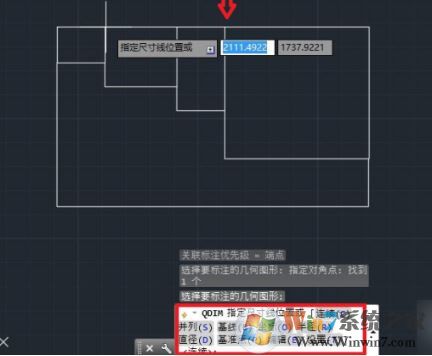

2、然后輸入QDIM命令，按回車鍵。框選要標注的圖形，選定完對象后向要標注的一側拖動光標。

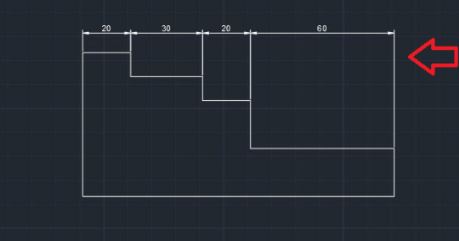

3、然后將尺寸拖動到指定位置后單擊，即可同時完成這些尺寸的標注。

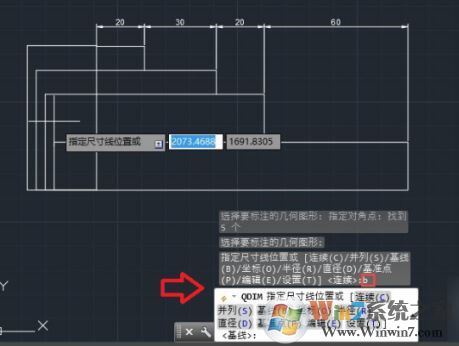

4、按回車鍵，重復執行快速標注命令，再次框選這些圖形，向左或右側拖動，觀察命令行顯示的選項，輸入B，回車，將標注變成基線形式。

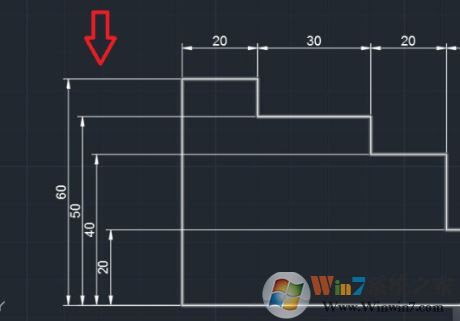

5、單擊確定標注位置，就可以得到快速多個基線進行標注。完成以上設置后，即可在CAD中迅速標注多個尺寸。



以上便是winwin7小編給大家分享介紹的CAD進行尺寸標注的操作方法，希望可以幫到大家~
