cad怎么畫折斷線圖文方法一：

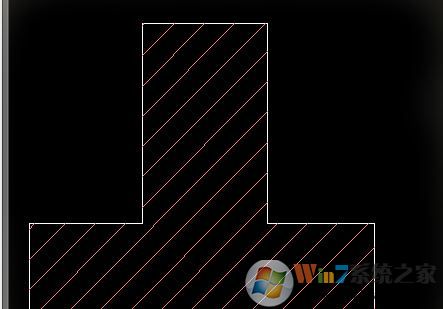

1、們在圖紙中繪制一個圖形，如下圖所示的一個倒T形；

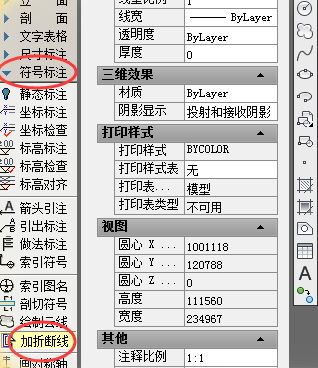

2.、接著我們點擊符號標注下的加折斷線，如圖：

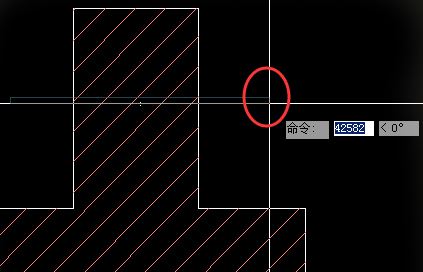

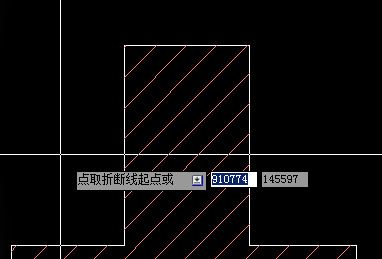

3、如下圖所示，接著我們在圖形中需要添加折斷線的地方點擊設置折斷線的起點：

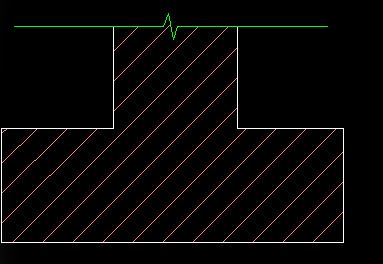

4、移動鼠標點擊折斷線的終點；點擊確定終點。點擊鼠標右鍵退出繪制，如圖：

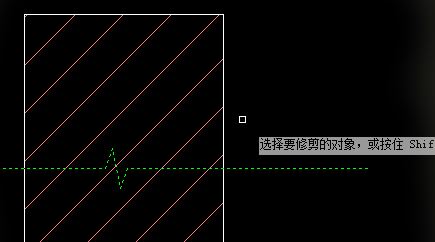

5、接著我們用修剪工具去除不需要的圖形，見下圖：
以下就是小編使用cad折斷線功能畫出的圖形了：
cad怎么畫折斷線圖文方法二：
1、打開cad軟件，點擊直線工具；
2、先畫一條直線，在下方命令窗口輸入快捷鍵L；

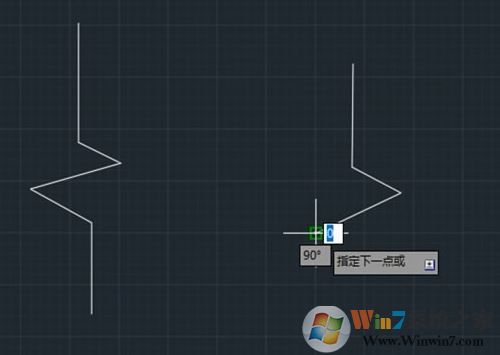

3、先畫一條直線，畫一條有偏角的線，再畫一條直線即可！
關于CAD折斷線怎么繪制的方法就介紹到這里，有需要的用戶可參考本文中winwin7小編介紹的操作方法進行操作即可完成繪制！
