cad視口怎么用?cad布局視口比例設置教程

更新時間:2019-01-17 11:45:50| 編輯:本站整理 | 信息來源:本站整理|瀏覽數:
cad視口怎么用?在cad這款軟件中自帶視口工具該如何使用?不少用戶反應在使用cad進行制圖的時候不知道如何運用視口工具的顯現,針對這個問題在本文中winwin7小編給大家簡單的分享介紹下cad布局視口比例設置教程,有需要的用戶一起隨小編往下看吧~

cad布局視口比例設置步驟:創建
1、將【模型】窗口切換成【布局】窗口,如圖:

2、將我們已經繪制好的標準圖框拖到布局里面(此處我用A3圖框為例,圖幅尺寸為420mm×297mm)。

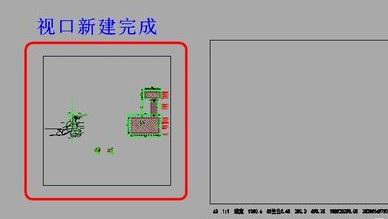

3、單擊【視圖】-【視口】-【新建視口】命令,彈出【新建視口】對話框,單擊【確定】,然后在桌面的空白處畫一個矩形框,一個新的視口就建立了,如圖:



創建完成后我們接下去就可以開始設置比例了。

4、在cad工具欄右上角空白處單擊右鍵--單擊ACAD--單擊視口前的正方形,就彈出了視口編輯工具欄;

5、根據需要依次調整每個視口的比例,這一操作需要多試幾次才能找到最佳的比例。常用的cad出圖比例為:
平面圖、立面圖、剖面圖  :一般 1:100   1:150 甚至1:200 都可以總平面圖 一般 :1:500  1:750   1:1000 甚至1:2000都可以詳圖一般 :1:20   1:50其實比例并沒有很嚴格的限制,只要準確實用,比例尺標注清除即可,見下圖:


以上便是winwin7小編給大家分享介紹的關于cad布局視口比例設置教程,有需要的用戶快去試試吧~
