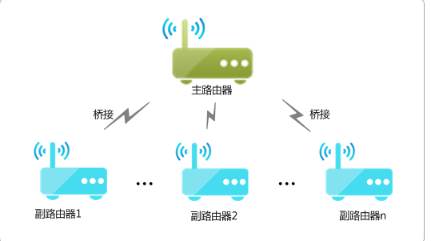

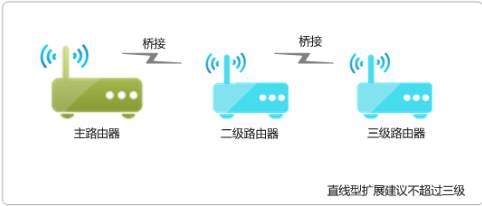

無線網絡橋接分為星型拓撲和直線型拓撲，主要區別為上下兩個圖示
設置方法圖解：
PS：不同的路由器有不同的設置界面，以下為TP路由器為例

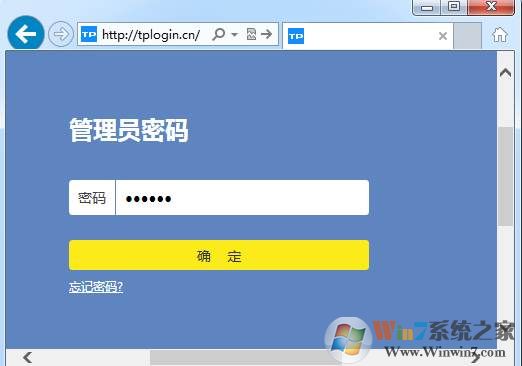

1.登錄管理界面操作電腦使用網線連接副路由器的LAN口或者使用無線連接副路由器的無線信號。打開瀏覽器，清空地址欄，輸入tplogin.cn（或192.168.1.1），填寫管理密碼，登錄管理界面如下：
注意：管理員密碼是首次使用路由器時設置的密碼，如忘記，請復位路由器并重新設置。
2.進入無線橋接應用

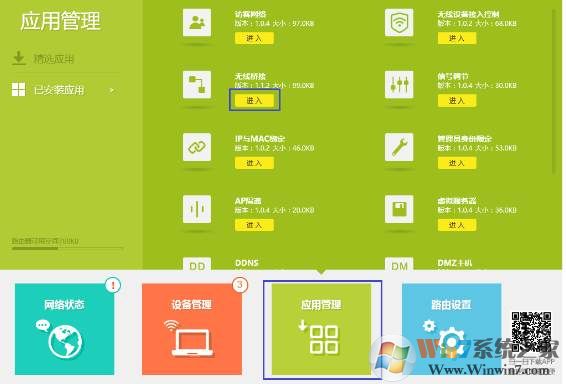

進入管理界面后，點擊“應用管理”，在已安裝應用中找到“無線橋接”，點擊“進入”。如下：

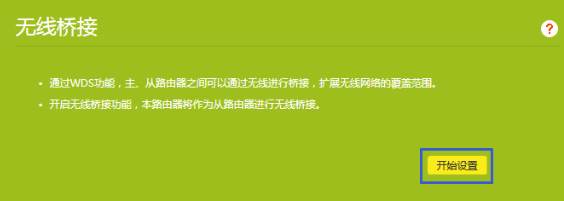

3.開始設置無線橋接
進入無線橋接設置向導后，點擊“開始設置”。如下：

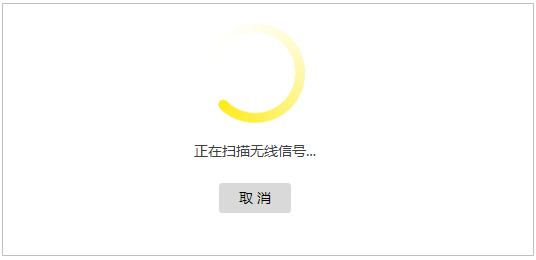

4.掃描無線信號
路由器自動掃描周邊無線信號。如下：

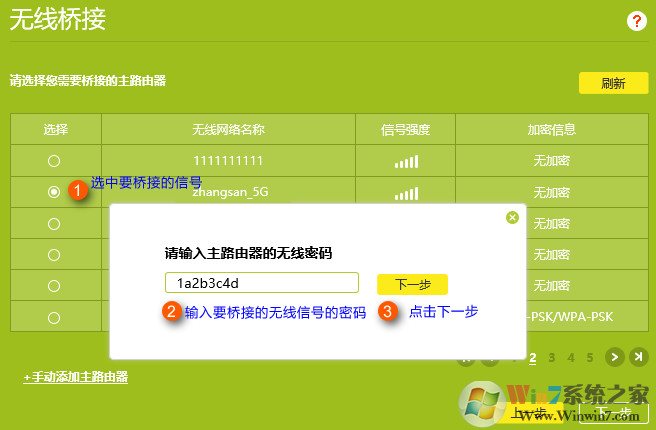

5.選擇要橋接的主路由器信號
選擇掃描到的主路由器信號，并輸入主路由器的無線密碼。如果主路由器支持2.4G和5G頻段，建議選擇5G信號。點擊“下一步”：
注意：如果掃描不到主路由器的信號，確認主路由器開啟無線功能，且嘗試減小主、副路由器之間的距離。

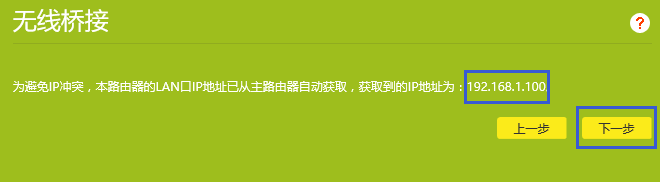

6.記錄前端主路由器分配的IP地址
主路由器會給副路由器分配一個IP地址，用于后續管理路由器，建議記下該IP地址。點擊“下一步”：

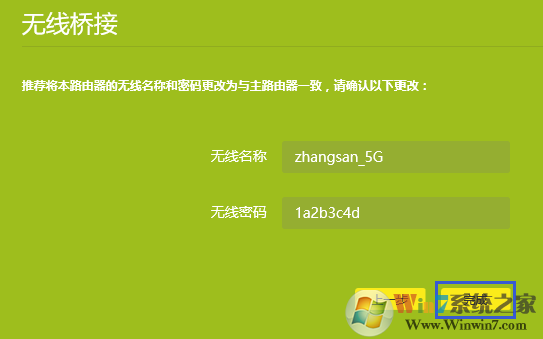

7.確認副路由器的無線名稱及密碼
直接點擊“完成”，如下圖：
注意：此處可以設置副路由器的無線參數，但是如果要實現無線漫游，則必須保持不變。

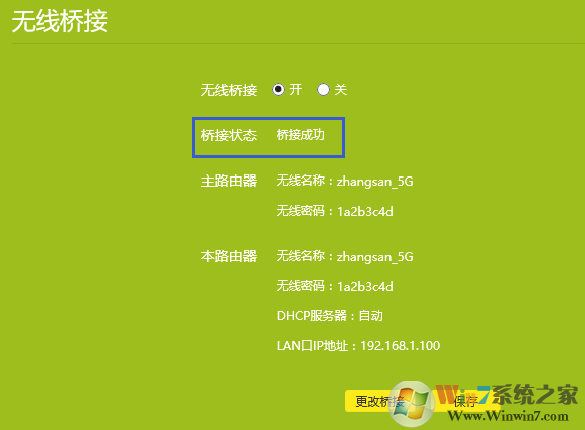

8.確認無線橋接成功
再次進入“應用管理>無線橋接”，可以看到橋接狀態為“橋接成功”。如下：
注意事項：
頻路由器作為副路由器橋接主路由器，在無線橋接過程中我們只配置了一個頻段的無線信號名稱和密碼，還需要配置另外一個頻段。比如：使用5G頻段橋接，就需要單獨設置2.4G的無線信號，反之一樣。點擊“網絡狀態”修改相關設置，如果主路由器也是雙頻路由器，請將信號名稱和密碼設置與主路由器一致，以實現漫游：

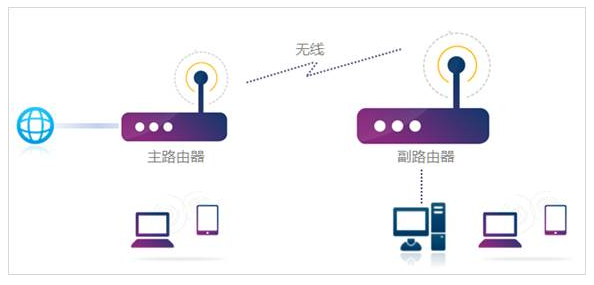

至此，無線橋接（WDS）設置完成，最終的網絡效果圖如下：
主、副路由器支持的2.4G、5G信號都可以連接使用，而且只要同一頻段的信號名稱和密碼一致，則可以自動漫游。有線電腦使用網線連接主、副路由器的任意一個LAN口即可上網。
