在使用AutoCAD制圖過程中我們會用到各種各樣的線，有時為了顯示和打印需要我們也會對線寬進行設置，那么CAD怎么設置線寬呢？還有些朋友設置了線寬之后不顯示，還是一樣的細線，我們又如何顯示線寬呢？下面一起來看看操作圖解吧。

步驟如下：

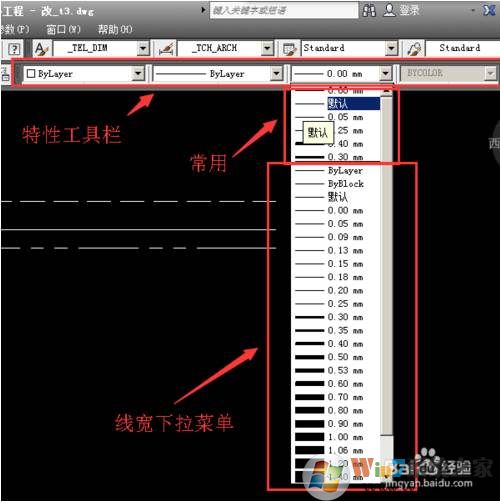

1、首先可以在操作欄上選擇你需要的線寬和線的類型；

標準的線寬有0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。

在看到這些數值的時候首先要注意，他們是有單位的，單位是毫米。當然線寬的單位還可以設置成英寸，如果設置成英寸，就會是0.039”、0.042”、0.047”等一系列數值了。



2、線寬不顯示怎么辦？如果線寬不顯示的話，其實，你已經設置成功了我們只要點擊cad左下角“顯示/隱藏線寬”的圖標就好了。如下圖。
